一台实验加热板如何完成固废22种元素消解？

随着时代进步与发展，人民的生活水平不断提高，城市中的固体废弃物的数量也在不断增加，固体废弃物污染严重，破坏环境对环境造成严重污染。固体废物分为三大类：一般固体废物、城市生活垃圾和危险废物。为更好合理处理固废与回收利用，对固废的研究检测越来越重视。

文章中采用实验加热板对固废进行预处理，消解后测定金属元素含量的影响，为分析重金属元素合理规划固废提供实践，实验加热板加热升温快速，操作简单。

实验操作

一、实验设备
实验加热板（HT-300）；
聚四氟乙烯坩埚。

二、消解用试剂
浓盐酸、浓硝酸、氢氟酸、高氯酸（试剂都为优级纯）。

三、样品制备
固体废物样品制备分为固体及半固体状处理、固体废物浸出液，具体分别如下：
固体废物样品的制备：对于固态或可干化的半固态样品，准确称取10g精确至0.01g样品，自然风干或冷冻干燥，再次称重精确至0.01g，研磨过100目筛备用。

固体废物浸出液制备：
浸出液如不能及时进行分析，应加浓硝酸酸化(1L浸出液加入10ml硝酸)，并尽快消解，不要超过24h。

四、标准物质样品
固废标准样品ISS-2。

五、加热板消解固废消解
采用 实验加热板分别对固体及半固体状、废物浸出液进行消解，详细方法如下：

固体及半固体状消解方法

称取0.1g～0.5g固废样品，精确至0.0001g，置于聚四氟乙烯坩锅；对于液态或无需干化的半固态样品，直接称取0。5g精确至0。0001g样品，置于聚四氟乙烯坩锅。再向坩锅中加入1ml实验用水湿润样品，加入5ml浓盐酸，然后放于实验加热板上，通过格丹纳实验加热板分体式控制器设定加热温度为180℃～200C℃加热至近干，取下稍冷。

加入5ml浓硝酸、5ml氢氟酸、3ml高氯酸，然后加盖后于电热板上180℃加热至余液为2ml,继续加热，并摇动坩埚。当加热至冒浓白烟时，加盖使黑色有机碳化物分解。待坩埚壁上的黑色有机物消失后，开盖，驱赶白烟并蒸至内容物呈粘稠状。视消解情况，可补加3ml浓硝酸、3ml氢氟酸、1ml高氯酸，重复上述消解过程。取下坩埚稍冷，加入2ml硝酸溶液，温热溶解可溶性残渣。冷却后转移至25ml容量瓶中，用适量硝酸溶液淋洗坩埚，将淋洗液全部转移至容量瓶中，用硝酸溶液定容至标线，混匀，待测。同时做空白试样。

注意事项:有机质含量较高的样品，需提前加入5ml浓硝酸浸泡过夜。

固体废物浸出液消解方法

量取固体废物浸出液样品25.0ml,然后置于100ml聚四氟乙烯坩埚中，加入5ml浓硝酸，然后放于实验加热板上，通过远程控制器设置加热时间及恒温时间进行消解工作，启动升温180℃加热消解1～2小时。若有颗粒物或沉淀，需滴加浓硝酸2ml继续加热消解，直至溶液澄清。用适量硝酸溶液淋洗坩埚，将淋洗液全部转移至25ml容量瓶中，用硝酸溶液(定容至标线，混匀，待测。同时做空白试样。

六、实验方法精密度

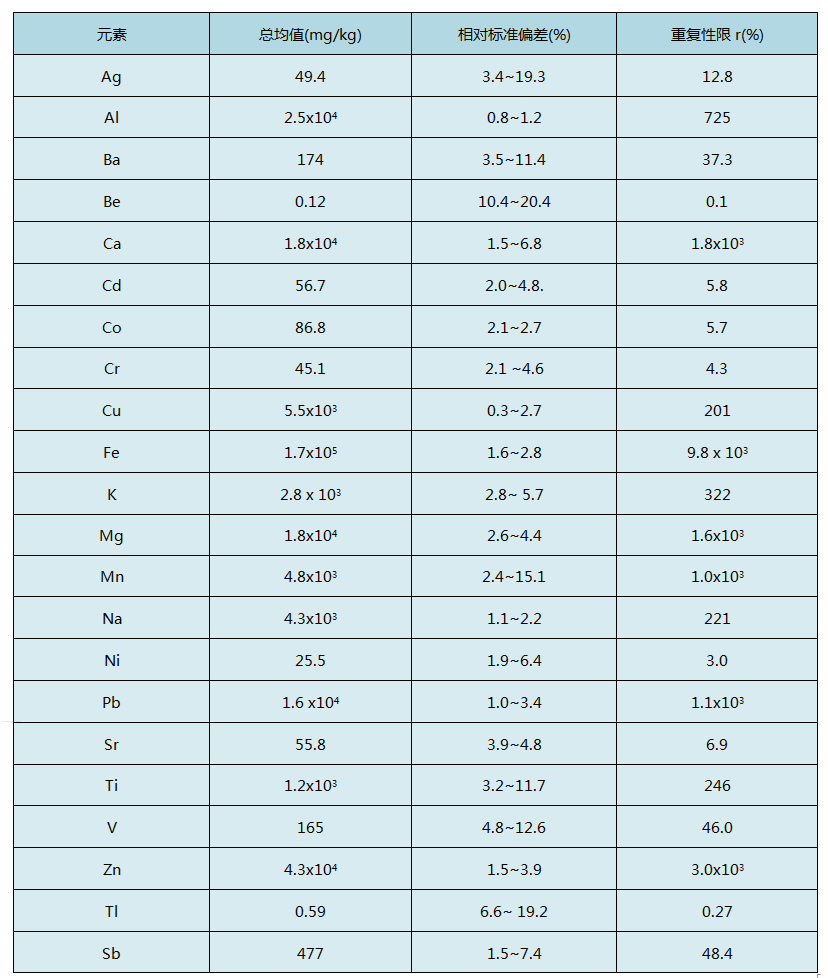

采用固废消解步骤五中的方法对固废标准样品ISS-2标准样品进行消解，通过6次测定精密度结果如下表所示：

如表得出，相对标准偏差范围分别为:
0.3%～20.4%，满足实验要求，数据可靠。

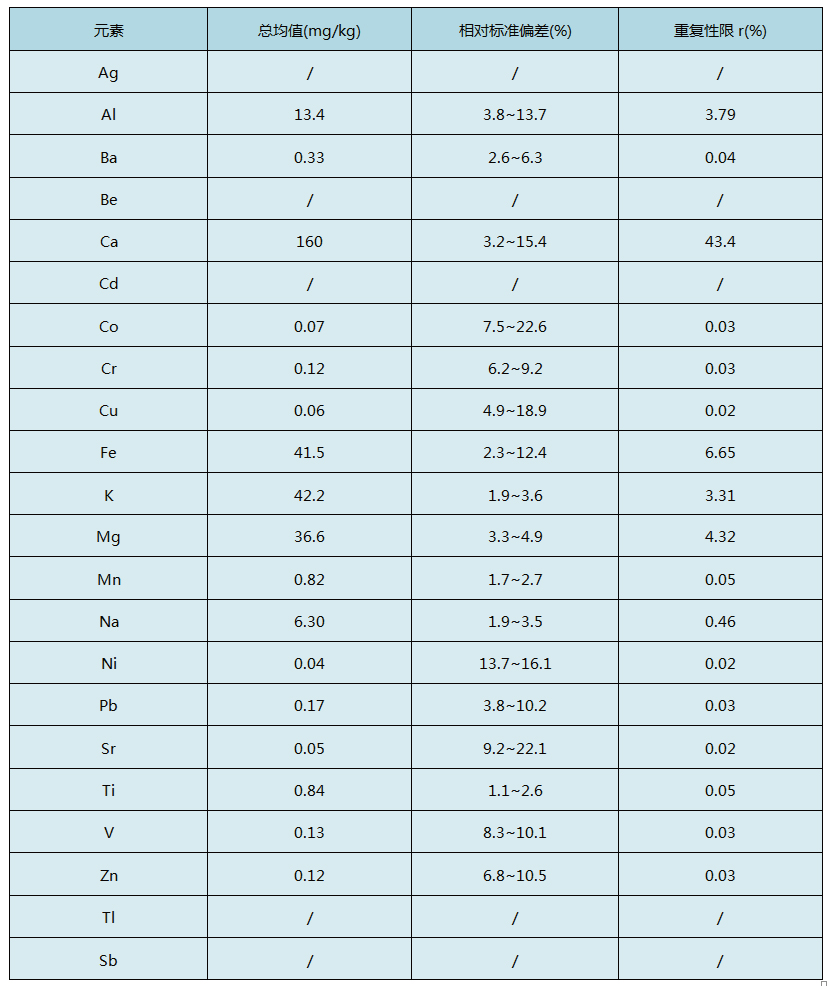

采用固废消解步骤五中的方法对固体废物中22种金属元素浸提液标准样品ISS-2样品进行消解，经过6次测定分析得出精密度结果如下表：

从表中看出相对标准偏差范围分别为:1.1%～ 22.6%，数据可靠，符合实验室对固废消解要求。

七、实验结论

采用实验加热板对固体废物进行前处理消解，测定22种金属元素含量，该方法可靠，符合实验室对固废检测的要求。格丹纳实验加热板是玻璃陶瓷台面，耐酸碱性高、耐高温、易清洁；整机采用特氟龙涂层进行保护，耐腐蚀，更适合于理化实验室使用；分体式设计更好的让人员远离实验消解不被酸雾与热源伤害到，安全、健康。
