【直读光谱法】提升炼钢过程中酸溶铝分析准确性的新方法

在炼钢冶炼过程中，金属铝是作为脱氧元素加入的。钢中加入的铝部分与氧结合形成三氧化二铝或含有三氧化二铝的各种杂物，即酸不溶铝。其余部分溶于固态铁中、或形成的弥散AIN，或继续保留在固溶体中，即酸溶铝。所谓的酸不溶铝大部分随钢渣而排除于钢水外，而酸溶铝即铝和氮形成的弥散AIN粒子能阻止奥氏体晶粉长大，增强钢材的性能，因此保证钢中酸溶铝的含量是获得奥氏体晶粒为大倾向比较小的必要条件。随着现代化学检测技术的发展，人们研究出用直读光谱法分析检钢中酸溶铝。本文采用德国斯派克光谱仪及提供的软件，用有一定浓度梯度的国家标样绘制工作曲线，通过检测全铝和酸不溶铝而求得酸溶铝，可与其他元素一同检测，而且具有较高的准确性。

一、实验部分



1、仪器设备

1.1 SPECTRO LAB M 型光电直读光谱仪

1.2磨样机



2、仪器基本参数

2.1氩气：纯度>99.995%

2.2静态流量0.5L/min

2.3动态流量5L/min

2.4钨电极:90o顶角

2.5极距:4mm



3、实验条件确定

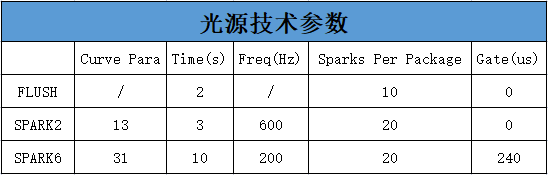

本法是采用德国斯派克光谱仪提供的软件，试样在砂带磨制。通过大量的试验，同时参考德国斯派克光谱仪提供的仪器参数，确定了德国斯派克光谱仪分析技术参数，如表1。



二、结果与讨论



1、精密度试验

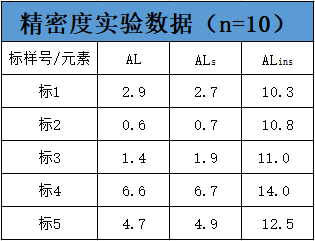

分别取国家标准光谱样品标1、标2、标3、标4、标5在砂带上磨制后各测定10次，取其变异系数S%。如表2所示。



上表结果表明，本法的精密度好能满足测定要求。



2、准确度测试

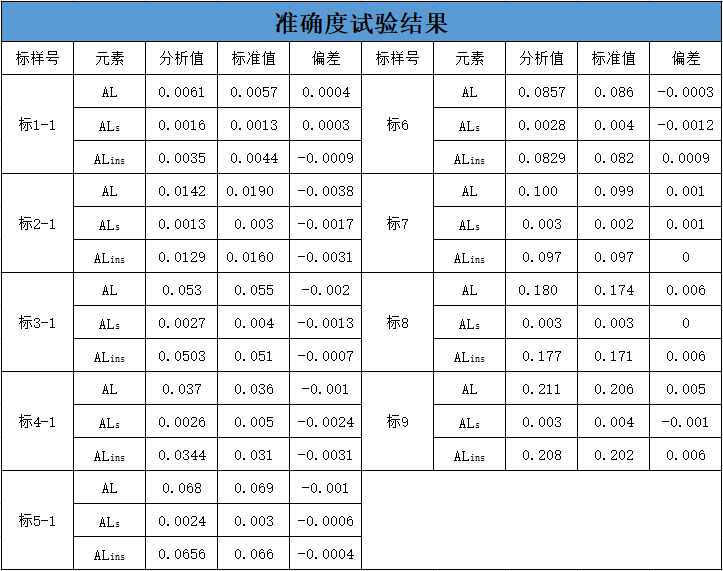

测定已知含量的国家标准光谱样品。标准样品抛光后，连续激发3次取平均值，比较全铝、酸不溶铝的测定值与标准值。见表 3。



从表数据表明，采用斯派克光电直读光谱仪测定全铝和酸不溶铝后，再用差减法求得酸溶铝，其结果精密度和准确度好，完全能满足生产要求。



三、结论



采用德国斯派克光谱仪及提供的软件，用有一定浓度梯度的国家标样绘制工作曲线，通过检测钢中全铝和酸不溶铝而求得酸溶铝,该方法的精密度好，而且经过一定时间的生产检测表明，本法测得全铝和酸溶铝的结果准确度高，完全能满足生产要求。

参考标准：
光谱分析论文集
